產品介紹

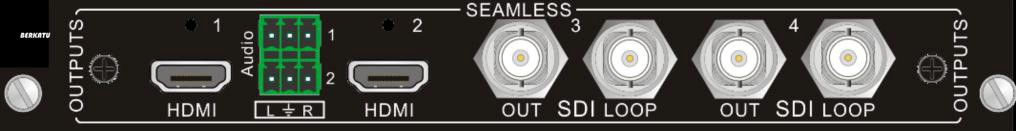

4I-SH是一款HDMI、SDI輸入信號卡。有2路HDMI、2路立體聲音頻輸入接口。2路SDI信號輸入端口，2路SDI環出端口。
產品特點
l 輸出信號卡：2路HDMI輸入，2路音頻輸入，2路SDI輸入，2路SDI環出；
l 默認分辨率為1920x1080p@60Hz；
l HDMI端口支持HDMI1.3, HDCP1.3，兼容DVI信號；
l HDMI支持音頻加嵌和解嵌功能；
l SDI信號格式支持SDI、HD-SDI、3G-SDI，具有倍線功能，
l 輸出信號卡的2路HDMI輸出分辨率可通過指令調節，支持如下36種：720x480i@60Hz、720x576i@50Hz、720x480p@60Hz、720x576p@50Hz、1280x720p@60Hz、1280x720p@59Hz、1280x720p@50Hz、1280x720p@30Hz、1280x720p@25Hz、1280x720p@24Hz、1920x1080i@60Hz、1920x1080i@59Hz、1920x1080i@50Hz、1920x1080p@60Hz、1920x1080p@59Hz、1920x1080p@50Hz、1920x1080p@30Hz、1920x1080p@29Hz、1920x1080p@25Hz、1920x1080p@24Hz、640x480p@60Hz、640x480p@75Hz、800x600p@60Hz、800x600p@75Hz、1024x768p@60Hz、1024x768p@75Hz、1280x1024p@60Hz、1280x1024p@75Hz、1360x768p@60Hz、1366x768p@60Hz、1400x1050p@60Hz、1600x1200p@60Hz、1440x900p@60Hz、1440x900p@75Hz、1680x1050p@60Hz、1920x1200p@60Hz，
l 輸出信號卡的2路SDI輸出分辨率也可通過指令調節，支持如下7種：1280x720p@60Hz、1280x720p@ 50Hz、1920x1080i @60Hz、1920x1080i@50Hz、1920x1080p@60Hz、1920x1080p@50Hz、1920x1080p@30Hz；
l SDI輸出使用同軸線纜傳輸可支持70米-100米（1080P信號）傳輸距離；
l 指令選擇輸入音頻為HDMI內嵌音頻/外接模擬音頻，默認為HDMI內嵌音頻；
技術參數
視頻輸出 | 音頻輸出 | ||
輸出信號 | 2 路HDMI信號 2路SDI信號（每路帶SDI環出） | 輸出信號 | 2路立體聲信號 |
輸出連接器 | Type A 19P 母頭； 母端口BNC連接器； | 輸出連接器 | 3.5mm 立體聲接口 |
輸出電平 | T.M.D.S 2.9V～3.3V | 輸出阻抗 | 75Ω |
輸出阻抗 | 差分線 100Ω | 頻率響應 | 20Hz～20K Hz |
常規 | |||
HDMI端口： | |||
色深 | 8 & 10 & 12 bit | 信號類型 | HDMI、DVI |
帶寬 | 6.75Gpbs | 溫度 | 0℃～+50℃ |
濕度 | 10% ～90% | 標準 | 支持HDMI1.3，支持EDID |
音頻格式 | HDMI內嵌音頻與模擬音頻均只支持PCM | ||
SDI端口： | |||
輸出阻抗 | 75Ω | 輸出電平 | T.M.D.S 2.9V～3.3V |
視頻信號 | SDI、HD-SDI、3G-SDI | 色深 | 8&10& 12bit |
工作距離 | 1080P≤100米（請使用優質線材） | 帶寬 | 6.75Gbps |
最高分辨率 | 1080P@60Hz | 工作溫度 | 0℃～+50℃ |
相對濕度 | 10% ～90% | ||
