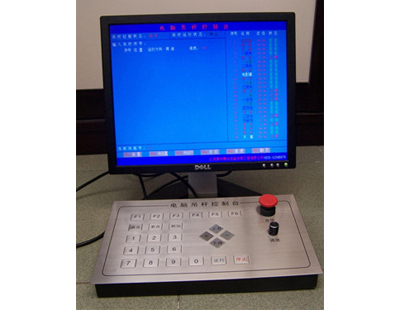

電腦舞臺吊桿控制臺

電腦舞臺吊桿控制系統是我公司總結多年生產吊桿控制系統的經驗，最新研制功能更強的電腦舞臺吊桿控制系統。實現了吊桿的高精度、高平穩運行。

該系統由電腦操作臺,PLC中繼箱，強電控制柜組成。電腦操作臺和中繼箱之間使用一根四芯信號線連接，最遠距離可達50米，方便設備安裝和使用。

該系統采用光電編碼器作為吊桿位置傳感器，結合電腦數字控制技術，適用于各種舞臺吊機。安裝和調試簡單方便。比使用多圈電位器的定位系統，抗干擾防噪聲性能更強，控制精度更高。

因?yàn)槭褂昧讼冗M(jìn)的電腦數字控制技術，所以大大提高了吊桿控制系統的反映速度和控制精度，實現了對電動升降吊桿的定點控制。使用該系統可任意設定每個吊桿的零位、下限位、上限位、定位位等參數，并可控制吊桿系統的任意幾個吊桿的集中控制，和預先設定的場面的控制。

電腦舞臺吊桿控制臺使用了先進的彩色LCD顯示器，全中文的操作界面，顯示當前工作狀態和每個吊桿的當前位置，使吊桿控制系統控制、操作明確簡單。

由于采用了先進的數字控制技術，控制系統可對吊機的運行精度進行自動的調整和校正，抵消吊機滑車的影像。提高系統的運行精度。

該設備占地面積小、功能全、操作界面通用，使吊桿控制系統編配簡單，換場快捷，運行可靠性強。

在安全保證上，除了在電腦控制臺上設置上下限位外，系統還為其他二級安全保障措施，(沖頂保護開關、吊機機械上下限位)留有接口，增加系統的安全系數。特別適合各類型劇場的使用。

主要功能特點：

·大屏幕彩色LCD顯示器，漢字操作界面。

·實時顯示吊桿當前位置。

·顯示吊桿定位位置。

·顯示吊桿當前位置的狀態(是上限位、下限位還是定位位)。

·可在吊桿行程的任意位置設置吊桿的零位、下限位和上限位。

·可在吊桿的上、下限位間任意位置設置一個定位位置。

·控制一個或多個吊桿，同時上升、下降和停止。

·控制任意一個或多個吊桿上升或下降，并在運行到上限位、下限位或定位位自動停止。

·最多可同時選擇控制吊桿數：8

·可設置多達99個場景的定位存儲。

·每個場景預置中，可設置8道吊桿的定位位置。

·可按任意場景順序演出換場，控制吊桿運行至設定位置。

·控制電動定位吊桿通道數：16~64。

·重復定位精度：±2MM
